Portail coulissant d‘accès à l’entreprise HCG et Narimpex

Situation de départ

Les locaux de HG Commercial et de Narimpex à Bienne se trouvent à côté des voies de chemin de fer. Les surfaces extérieures sont utilisées comme parking, surtout le week-end. Les deux entreprises nous ont contacté afin de trouver une solution élégante à ce problème qui engageait leur responsabilité.

Notre système d’accès devait répondre à ce cahier des charges:

• Passage sur l’ensemble de la largeur de 8 m.
• Automatisation
• Le portail doit pouvoir être ouvert depuis l’intérieur
• Le portail doit pouvoir rester en position ouverte par défaut
• Prolongement de la clôture

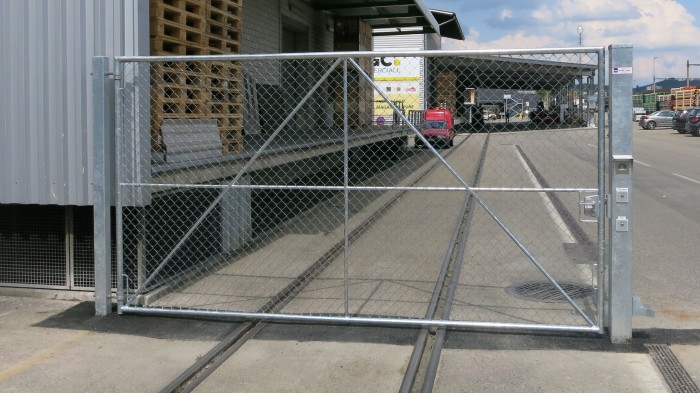

• Ajout d’une porte pour les piétons

Solution HSB

Ce projet a ceci de particulier que nous étions face à deux clients plutôt qu’un seul et que les attentes de HG Commercial et de Narimpex différaient quelque peu. Leur idée du produit final aussi.

Dans ce cas particulier d’un accès à un terrain industriel, ce n’est pas l’apect esthétique qui s’est montré prépondérent, comme ce serait le cas pour un client privé par exemple. Ici, il s’agissait plus de concilier les désirs et les besoins des deux entreprises pour créer un portail répondant à leurs deux demandes.
Nous avons donc dressé avec eux une liste des critères obligatoires:

• HGC comme Narimpex veulent pouvoir actionner le portail séparément depuis leurs locaux.
• Une boucle d’induction magnétique permet l’ouverture automatique du portail losque l’on sort avec un véhicule.
• La porte coulissante doit pouvoir être ouverte, resp. fermée selon un règlage à minuterie.
• Une cellule photo-électrique doit assurer la sécurité du système au passage.
• Des personnes externes aux entreprises doivent pouvoir ouvrir l’installation à l’aide de télécommandes.
• Un interrupteur à clé doit pouvoir garantir le blocage en position ouverte de l’installation.
• Un système de détecteur d’empreintes digitales permet l’entrée à des personnes ne possédant pas de clé.

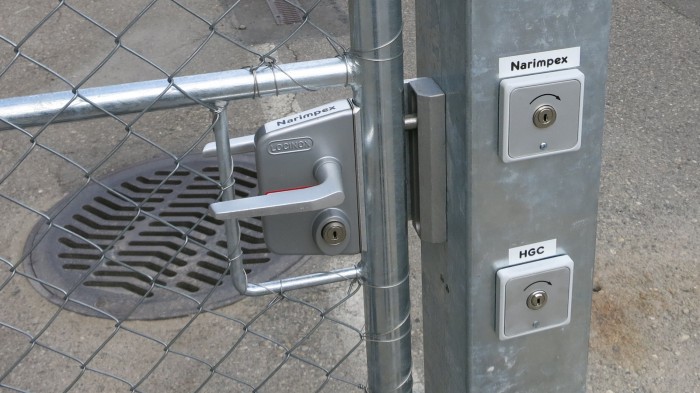

• HGC et Narimpex possèdent chacun une serrure à clé pour permettre l’accès quotidien au site à leurs employés.

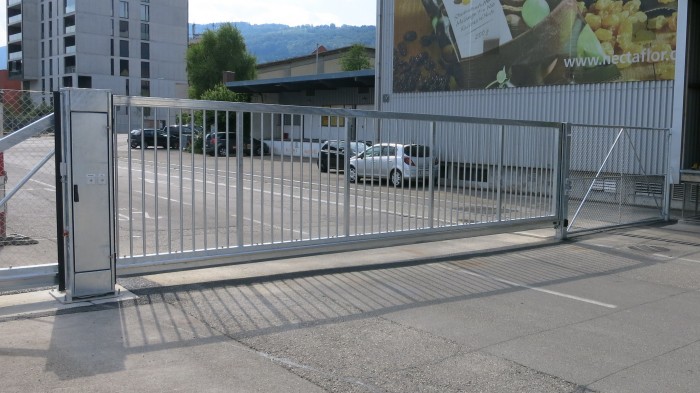

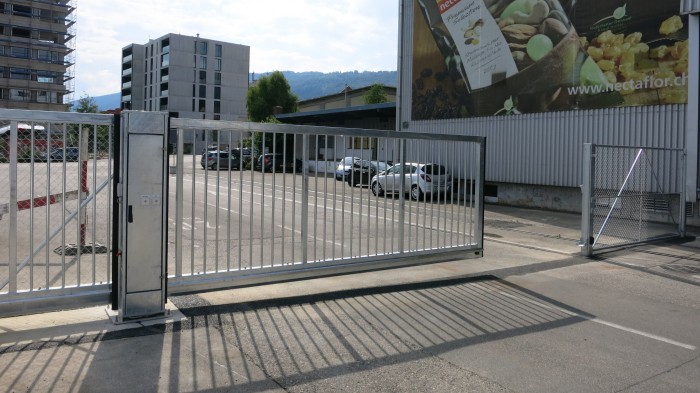

Le portail coulissant, la porte pour les piétons ainsi que la clôture ont été intégralement réalisés par HSB. Depuis la phase de conseil et de conception en passant par la construction dans son propre atelier de serrurerie. Mais notre département électro nous a également permis de réaliser le montage interne de l’automatisation en nous adaptant aux désirs des clients. Sur place, nous avons également réalisé les fondations, le montage de l’installation, le câblage et la mise en service de l’installation.
